一，工作原理
孔板流量计用于测量排气管道中的气体流量。当气体通过孔口通过管道时，流量将在孔口两侧的压力差增加，而流量与压力差之间存在恒定的压力关系，可以通过管道气流计算。
二，结构

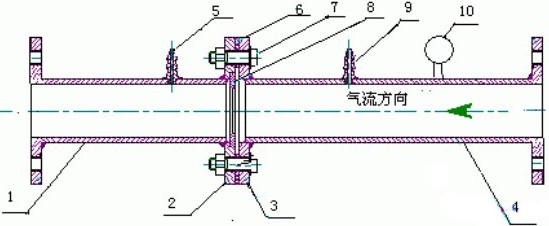

孔口流量计采用压力口和钢管组成。结构如图所示。

1，4管2，3法兰5，9差压表接头6密封
2，7连接螺栓8孔板10负压表
孔板流量计结构示意图
三，规格
通过估计气体含量的测量范围和水柱的压差Δh，选择合适的孔板直径。孔板压差Δh在100〜1000Pa的范围内测量
四，安装使用孔
（1）当孔板安装在气体管道中时，孔板的孔口必须与管道同心。端面垂直于管轴，偏心率为1-2％。
（2）安装管壁的孔口，在孔板前后的2D范围内，不应有粗糙，焊缝和垫片;
（3）孔板流量计（前端）的上游，管直长20D，下游（后）长度10 D;
（4）始终清洁孔前后水和污垢，孔口锈蚀被更换;
（5）当排放的气体量大大改变时，应根据流量更换相应的孔板。
五，排气管数量的计算
以下简单公式可用于计算移动泵站的大抽量：

其中：qv气体体积流量，m3 / min;
K孔板因子; （工厂确定）
Δh-U-管水柱压力差，mm。如果汞柱，应乘以13.6。
