如何正确高效的使用金属转子流量计

　　在能量功率的厂间测量中，主要检测部件主要基于孔板流量计。由于用户量少，总是存在无法准确测量小信号的问题。为了解决这个问题，我们建议使用金属转子流量计作为小流量测量的主要检测元件，已应用于特种钢厂氩气计量系统，中型工厂氧气计量系统和机械厂氧气计量系统其中中型工厂在氧气计量系统中，金属转子流量计已稳定运行数月，取得了良好的测量结果。以下是金属转子流量计的特性，选择和使用的简要说明。
一、金属转子流量计的测量原理和特点

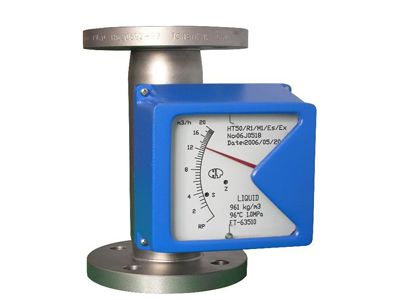

　　金属转子流量计的测量部分包括孔板和锥形浮子。当流体向上流过管道时，锥形浮子向上移动并在某个位置达到平衡，此时浮子的环和孔板保持恒定。环形区域与浮子上升的高度成比例，并且浮子的一定高度表示流动的流速。当浮子上下移动时，它以磁耦合的形式传递到外部指示器，因此指示器的指针跟随浮子的位移。指针由凸轮板线性指示，以指示流量。
　　特点：金属转子流量计结构简单，工作可靠，适用范围广，射程比高，一般为10B1。
二、选用金属转子流量计
　　在测量液体时，金属转子流量计通常用标准状态的水（20e）和水标记;在测量气体时，空气标记为标准状态（20e，绝对压力011013MPa）。因此，在测量某种测量流体时，应在标准条件下将流量范围转换为水流或空气流量，然后根据转换的流量范围根据金属转子流量计的标准流量范围进行选择。
　　以下是机械工厂氧气计量系统中铆接车间的耗氧量示例。原始数据如下：
　　管径：Ф70×5;最大耗氧量：110m3 / h;最低耗氧量：10m3 / h;工作压力：113MPa;工作温度：30°C;当地平均气压：0.1MPa。

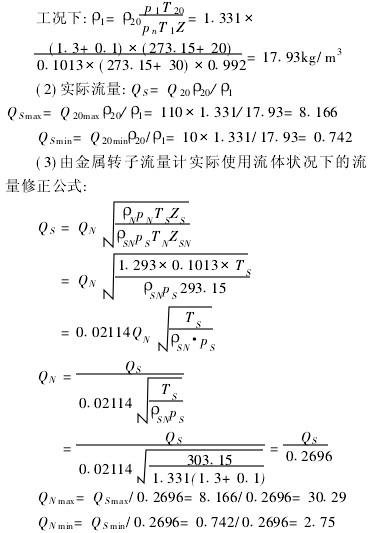

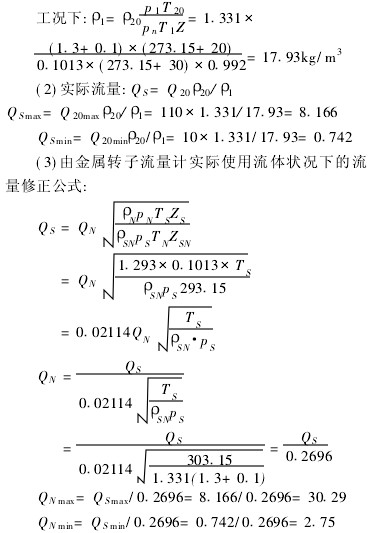

计算：

　　氧气密度
　　条件：ρ20= 1.331kg / m3


　　其中：ZS（ZSN）是标准状态（工作状态）下测量气体的压缩系数（一般条件ZS≈ZSN）; QS是工作条件下的实际氧气流量; QN是标准条件低空的实际流量; ρN是标准条件下的空气密度（1.293kg / m3）; pN是标准大气压; TN的标准温度为293.15K; ρSN是标准条件下的氧气密度（即ρ20）; pS是实际的氧气工作压力（即p1）; TS是氧气的实际工作温度（即T1）。
　　根据金属转子流量计产品的选择手册，LZDH-25（315~35）是最合适的。
三、设定二次流的上限
　　以铆接车间的耗氧量为例，选用的二次流量计是济南中央自动化研究所生产的补偿智能流量积算仪。要在中央表中设置的参数是：FH，PH，Ph，Ps，CH，Ch，Cs

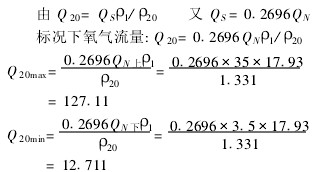

　　上限流量FH应该是与金属转子流量计的上限相对应的标准状态下的氧气流量。由于金属转子流量计的标度在标准状态下标有空气，因此必须在标准状态下转换为氧气流量。


　　在QN（QN下）：根据标准空气的金属转子流量计的流量的上限（下限）。
　　根据所选型号LZDH-25（315~35）金属转子流量计，氧气气体测量范围为121711m3 / h~127111m3 / h。它基本满足11m3~110m3的测量要求。
四、金属转子流量计的安装和使用注意事项
（1）流量计必须垂直安装。被测流体从底部到顶部流过流量计。保证入口和出口的直管段为标准直径的5倍。对于新安装的管道，应在安装之前刷新管道。
（2）为便于维修和更换流量计，安装仪器时必须连接旁路管道。
（3）阀门应安装在流量计的上游，流量调节阀应安装在流量计直径的下游5~10倍处。对于小直径仪器，过滤器应安装在上游。如果被测介质含有磁性物质，则磁性过滤器应安装在流量计前面。
（4）当被测介质变脏时，应及时清洗管道和浮子。
（5）金属转子流量计的测量精度一般为215.当要求测量精度高时，不应选择金属转子流量计。
五、结论
　　金属转子流量计的使用解决了长时间无法准确测量小流量的问题，使得能量计量工作更加完善，并且还为每个二次开采提供了成本核算。气体测量范围为121711m3 / h~127111m3 / h。它基本满足11m3~110m3的测量要求。

　　本文金属转子流量计，由金湖县华升计量仪器有限公司为您提供，转载请注明出处！！
