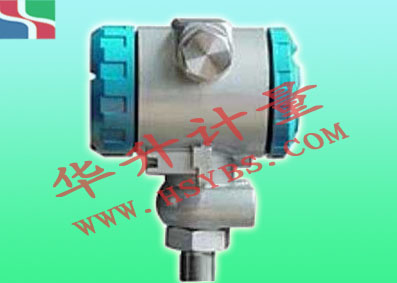

BP2088系列压力变送器

BP2088系列压力变送器 采用进口扩散硅或陶瓷压阻传感器作为压力检测元件，传感器的信号经高性能电子放大器转换成4-20mA或0-10mA统一输出信号。 具有工作可靠，性能稳定，安装使用方便，体积小，重量轻，性能价格比高等特点，能在各种正负压力测量中得到广泛应用。

主要性能指标：
精度等级：0.25级基本误差±0.25%
                    0.5级基本误差±0.5%
非线性误差：0.25级≤±0.25%FS

                        0.5级≤±0.5%FS

输出特性： 两线制4-20mA输出的品种,标准供电DC24V，负载电阻大于600Ω时，每增加50Ω需增加1V供电，但最高供电极限为DC45V，当需要超过DC24V供电时，输出回路应避免长期工作在零负载电阻状态，必要时可在输出回路中串入电阻以降低输出功率管的功耗，零负载电阻时最底供电电压DC12V。

主要技术参数:

应用范围	工业过程控制系统中压力的测量
被测介质	与316L相容的各种介质
量程(表压、绝压)	0～10kPa，0～16kPa，0～25kPa，0～40kPa， 0～0.06MPa，0～0.1MPa，0～0.16MPa， 0～0.25MPa，0～0.4MPa，0～0.6MPa， 0～1MPa，0～1.6MPa，0～2.5MPa， 0～4MPa，0～6MPa，0～10MPa， 0～16MPa，0～25MPa，0～40MPa， 0～60MPa，0～100MPa，0～160MPa
过载	对于量程≤10MPa，2倍； 对于量程＞10MPa，1.5倍
精度(包括线性、迟滞、重复性)	0.25%，0.5%
工作温度范围	被测介质：－60～＋150℃； 环境温度：－40～＋85℃
补偿温度范围	－40～＋85℃
环境温度变化的影响	1，对于量程＞0.06MPa：   对于0.25级：＜0.01%/℃； 对于0.5级： ＜0.02%/℃；  2，对于量程≤0.06MPa： 对于0.25级：＜0.02%/℃；  对于0.5级： ＜0.04%/℃
稳定性	＜0.2％FS / 年
输出	4～20mADC两线制
供电电源	12～45VDC (要考虑负载)； ＊ 对于本安系统需配相应的安全栅
电气接口	M20×1.5或ZG1/2
过程接头	M20×1.5或1/2 NPT，或按用户要求
功耗	＜1W
外壳防护等级	IP65
重量	＜1.5kg

型   谱		说    明
型号	BP2088	压力变送器
量程范围	A	0－5kPa～20KPa
	B	0－20kPa～70KPa
	C	0－70kPa～350KPa
	D	0－200kPa～700KPa
	E	0－700kPa～3.5MPa
	F	0－2.0MPa～7MPa
	G	0－7MPa～35KPa
	H	0－20MPa～60MPa
精度等级	Ⅰ	0.1%
	Ⅱ	0.25%
	Ⅲ	0.5%
输出信号	E	4--20mA DC 两线制
	K	1--5V DC 三线制
	S	智能型
	M	用户约定
压力连接	R	标准型(M20×1.5)
	P	齐平膜
	O	按用户尺寸加工
其他选项	i	本安型iaⅡCT6
	d	隔爆型DⅡBT4
	T	船用型
	M1	线性指示表
	M2	数字液晶指示表
	M3	数码管数字指示表
	Z	带阻尼调整
	Q	迁移
	A	绝压测量
	F	负压测量
	C	陶瓷传感器
	S	散热器及过程连接件
	Y	用户约定
