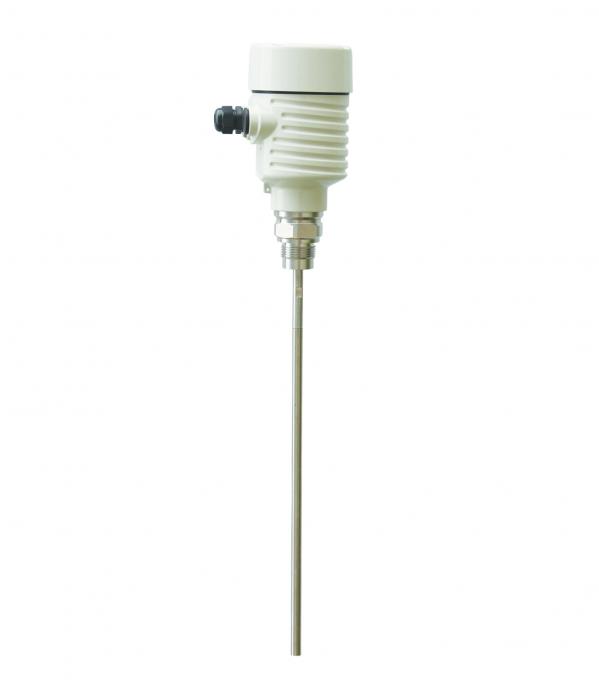

HSRD1000C2导波雷达物位计

应　　用：适用于带挥发性物质或蒸汽的环境下的液体测量（如：焦化行业）；适应过程条件复杂的环境。
特　　征：多种专利天线，抗凝结，抗蒸汽。
探测组件材料：不锈钢316L /PTFE
钢缆/棒直径：Φ4mm、Φ6mm/Φ10mm
最大量程：30m
测量精度：±10mm
过程压力：-1.0-40bar
过程温度：-40-150°C
过程连接：G1½A/G2A/1½NPT
信号输出：两线制 4-20mA/HART

详细介绍：
HSRD1000C2
许可证
P   标准型（非防爆）
I   本安型（Exia IIC T6）
C   本安型+船用许可证（Exia IIC T6）
G   本安型+隔爆型（Exd [ia]ia IIC T6）

探测组件型式/材料

A   缆式/不锈钢316L/PTFE
B   棒式/不锈钢316L/PTFE
C   加长PP/缆式/不锈钢316L
D   加长PP/棒式/不锈钢316L
E   加长PTFE/缆式/不锈钢316L
F   加长PTFE/棒式/不锈钢316L
X   特殊定制

过程连接

GP  螺纹  G1½A
KP  螺纹  G2A
NP  螺纹  1½NPT
YP  特殊制定

密封/过程温度

A  Viton 氟橡胶/（-30～150）℃
B  Kalrez全氟化橡胶/（-40～150)℃

电子组件

B   (4～20)mA/HART两线制
C   (4～20)mA/(22.8～26.4)V DC /HART两线/四线制
D   (198～242)V AC/HART四线制

外壳/防护等级（注）

A   铝/IP67
B   塑料/IP66
D   铝两腔/IP67
G   不锈钢316L/IP67

电缆进线

M   M20x1.5
N   ½NPT

现场显示/编程

A  带
X  不带

缆（棒）长

5位数字（单位:mm）

注：本安型（Exia IIC T6）只限用“B”电子组件及“A”型外壳；本安+船用许可证（Exia IIC T6）只限用“B”电子组件及“G”型外壳；本安+隔爆型（Exd [ia]ia IIC T6）只限用“C”“D”电子组件及“D”型外壳；标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸，厚度为15。
