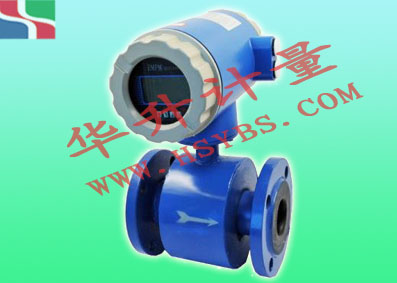

LD智能电磁流量计

产品说明：

LD智能电磁流量计是一种用来测量电导率大于5uS/cm导电液体的体积流量。可以测量水、泥浆、矿浆等一般导电液体及强酸、强碱等强腐蚀液体的流量。广泛用于化工、化纤、石油、冶金、轻纺、造纸、制药等工业部门及其他领域。

测量原理:

LD智能电磁流量计的测量原理根据法拉电磁感应定律：导电液体在磁场中切割感应线运动时，导体内将产生感应电势。根据原理，在与测量管轴线和磁力线相垂直的导管内壁两侧安装一对电极，两个电极就产生感应电动势E。测量流量时，导电性液体以速度∨流过垂直于流动方向的磁场导电电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换\器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。

LD-系列电磁流量计主要技术参数

公称通径系列DN（mm）

管道式四氟衬里：

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500 600

管道式橡胶衬里：

40、50、65、80、100、125、150、200、250、300、350、400、500、600、800、1000、1200。

注：特殊规格可以定制。

流动方向：正反净流量

量程比：１５０：１

重复性误差：测量值的±０.１％

精度等级：管道式：０.５级、１.０级

被测介质温度：

普通橡胶衬里：-20~+60℃

高温橡胶衬里：-20~+90℃

聚四氟乙烯衬里：-30~+100℃

高温型四氟衬里：-30~+180℃

额定工作压力：

管道式：DN10-65：≤2.5MPA

DN80-DN1510：≤1.6MPA

DN200-1200：≤1.0MPA

流量测量范围：流量测量范围对应流进范围是０.３-１５m/s

电导率范围：被测流体电导率≥５us/cm

大多数以水成分的介质，其导电率在200-800 us/cm范围内均可选用电磁流量计来测量其流量。

输出电流及负载电阻：

4-20MA全隔负载电阻＜750欧姆，脉冲频率0-1KHZ光电隔离

OCT外接源≤35/通时集电极最大电流为250mA

电极材料：

含钼不锈钢、钛（Ti）、钽（Ta）、哈氏合金（H）、铂(pt)或其他特殊电极材料。

LD-系列电磁流量计电极材料的选择(应根据被测流体的选择)

材料	耐腐蚀性能
316L	适用：1、生活用水，工业用水，原水井水，城市污水 2、弱腐蚀性酸、碱、盐溶液
哈氏合金B	适用：1、盐酸（浓度小于10%），一切浓度的氢氧化铵碱溶液 2、氢氧化钠（浓度小于50%） 3、磷酸，有机酸不适用：硝酸
哈氏合金C	适用：1、混酸如锘酸与硫酸的混合溶液 2、氧化性盐类如Fe＋＋、Cu＋＋
钛	适用：1、盐，如（1）氯化物（氯化物/镁/铝/钙/铵/钛等）（2）钠盐、钾盐、铵盐、次氯酸盐、海水 2、浓度小于50%氢氯化钾、氢氯化铵、氢氯化钡碱溶液不适用：盐酸、硫酸、磷酸、氢氟酸、氰氧化钡碱溶液
钽	适用：1、盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸） 2、二氧化氯、氯化镁、次氯酸、氰化钠、乙酸铅等 3、硝酸（包括发烟硝酸）等氧化性酸，温度低于80 不合适：碱，氢氯酸
铂	适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）不适用：王水、铵盐

LD-系列电磁流量计电极材料的选择 (应根据被测介质的腐蚀性、磨损性和温度来选择)

内衬材料	名称	符号	性能	最高工作温度	适用液体	适用口径
橡胶	氯丁橡胶	CR	耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	＜80℃	自来水、工业用水、海水	DN50-2200
橡胶	聚铵脂	PU	极好的耐磨性能，耐酸碱性能较差	＜60℃	纸浆、矿浆等浆液	DN25-500
氟塑料	聚四氟乙烯	F4或PTFE	化学性能很稳定，耐沸的盐酸、硫酸、王水、浓碱的腐蚀	＜180℃	腐蚀性强的酸碱盐液体	DN25-1200
	聚全氟乙丙稀译名：特氟隆FEP	F46或 FEP	化学性能略逊于F4	＜120℃	腐蚀性的酸碱盐液体	DN15-200
	四氟乙烯和乙烯	F40 或ETFE	化学性能略逊于F4	＜120℃	腐蚀性的酸碱盐液体	DN250-2200
塑料	聚乙烯	PO	化学性能稳定	＜60℃	污水	DN50-2200
塑料	聚苯硫醚	PPS		＜110℃	热水	DN50-2200

LD-系列电磁流量计流量选择表

通径	最小流量选择m3/h	通常满程流量选择m3/h
10	0.10	0.5、0.6、0.8、1.0、1.2、1.6、2.0、2.5
15	0.20	1.0、1.2、1.6、2.0、2.5、3.0、4.0、5.0、6.0
20	0.35	2.0、2.5、3.0、4.0、5.0、6.0、8.0、10.0、12.0
25	0.55	3.0、4.0、5.0、6.0、8.0、10.0、12.0、14.0、16.0
32	1.0	5.0、6.0、8.0、10.0、12.0、16、20、25
40	1.5	8.0、10.0、12、16、20、25、30、40
50	2.5	12、16、20、25、30、40、50、60、80、100、120
65	4.0	20、25、30、40、50、60、80、100、120
80	5.5	25、30、40、50、60、80、100、120、160
100	8.5	40、50、60、80、100、120、160、200、250
125	14	60、80、100、120、160、200、250、300、400
150	20	100、120、160、200、250、300、400、500、600
200	35	160、200、250、300、400、500、600、800、1000
250	55	200、250、300、400、500、600、800、1000、1200、1600
300	80	300、400、500、600、800、1000、1200、1600、2000、2500
350	105	400、500、600、800、1000、1200、1600、2000、2500、3000
400	135	500、600、800、1000、1200、1600、2000、2500、3000、4000
450	175	600、800、1000、1200、1600、2000、2500、3000、4000、5000
500	215	800、1000、1200、1600、2000、2500、3000、4000、5000、6000
600	305	1000、1200、1600、2000、2500、3000、4000、5000、6000、10000
700	415	1200、1600、2000、2500、3000、4000、5000、6000、10000、12000
800	545	1600、2000、2500、3000、4000、5000、6000、1000、12000、16000
900	690	2000、2500、3000、4000、5000、6000、10000、12000、16000、20000
1000	850	2500、3000、4000、5000、6000、1000、12000、16000、20000
1200	1250	6000、10000、15000、20000、25000、30000、35000
1400	1700	8000、10000、20000、30000、40000、50000
1600	2500	10000、20000、30000、40000、50000、60000
1800	3000	15000、20000、30000、40000、50000、60000、70000、80000
2000	3500	20000、40000、60000、80000、100000
2200	4000	20000、40000、60000、60000、80000、100000、120000

LD-系列电磁流量计外形尺寸（mm）

通径	A	D	Do	n- ￠
10	150	90	60	4×14
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	150	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	8×18
80	200	200	160	8×18
100	250	220	180	8×18
125	250	250	210	8×18
150	300	285	240	8×22
200	350	340	295	8×22
250	400	395	350	12×22
300	460	445	400	12×22
350	460	505	460	16×26
400	600	565	515	16×26
450	600	615	565	20×26
500	600	670	620	20×26
600	600	780	725	20×30
700	600	895	840	20×30
800	800	1015	950	24×33
900	900	1115	1050	24×33
1000	1000	1230	1160	28×33
1200	1200	1405	1340	28×36
1400	1400	1630	1560	32×36
1600	1600	1830	1760	36×36
1800	1800	2045	1970	36×36
2000	2000	2265	2180	48×42
2200	2200	2405	2315	52×45
