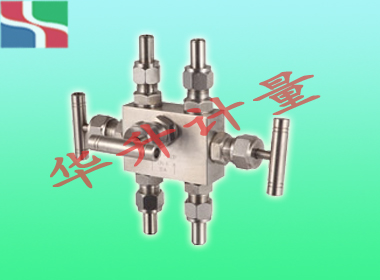

QFF3三阀组

QFF3三阀组由高、低压阀及平衡阀组成成为一体，与差压变送器配套适用。它作用是将差压变送器正、负测量室与引压点导通或断开、或将正、负测量室断开和导通，引压、输压点直接与钢管连接，连接采用焊接，可采用其它连接方式。
QFF3三阀组适用范围：
城建、化工、冶金、石油、制药、食品、饮料、环保。
所需规程：
1、设计制造：GB/T12224-1989 JB/T8473-1996
2、阀门检验和试验：GB/T13927-1992
3、材料：碳钢按GB/T12228-1989的规定
不锈钢GB/T1220-1989的规定

主要零部件材料

零件名称	阀体	阀杆	阀底座	填料	填料阀盖	手轮
QFF3 160 DN3-50	碳钢	铬不锈钢		聚四氟乙稀、柔性石墨	碳钢	优质碳钢
QFF3 320P DN3-50	铬镍不锈钢	铬不锈钢	铬镍不锈钢	聚四氟乙稀、柔性石墨	不锈钢	优质碳钢

主要性能规范

型号	公称压力(MPa)	试验压力(MPa)			工作压力(MPa)	工作温度(℃)	适用介质
		壳体 (MPa)	密封 (液)	密封 (气)
QFF3 320 DN3-50	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油气水、酸、蒸汽、油品等
						C≤425℃

主要外型及连接尺寸

型号	公称直径(mm)	尺寸						重量(Kg)
型号	公称直径(mm)	L1	D1	Do	H	H1	L2	重量(Kg)
QFF3 320 DN3-50		200	14	65	234	260	54	3.8
