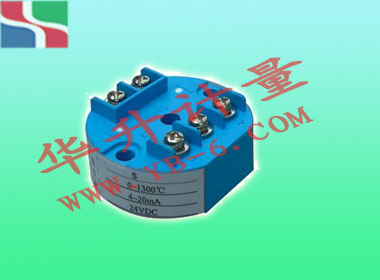

温度变送器模块

一、概述
热电偶温度变送器和热电阻温度变送器是现场安装式温度变送器单元。它采用二线制传送方式（两根导线作为电源输入、信号输出的公用传输线）。将热电阻、热电偶信号变换成与输入信号或与温度信号成线性的4-20mA电流信号输出。

变送器可安装于热电偶、热电阻的接线盒内（带现场数字显示表头的采用专用防爆接线盒）与之形成一体化的结构。作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

·精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
·采用硅橡胶密封结构，因此耐震、耐湿，适合在恶劣现场环境中安装使用。
·变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。
·应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装在检测设备中。
·隔离温度变送器：输入与输出相隔离，隔离电压为0.5KV，增加抗共模干扰能力，更适合计算机联网使用。
·现场安装于热电偶、热电阻的接线盒内，直接输出4-20mA，这样既省去了昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

二、技术指标
输　　入：热电偶 K型、E型、B型、S型、T型、N型。
热电阻 Pt100、Cu100、Cu50。
输　　出：在量程范围内输出4-20mA直流信号，可与热电偶输入的信号成线性或与温度信号成线性。
基本误差：变送器<±0.5%FS或±0.2%FS 显示表0.2%读数+1个字
传送方式：二线制
工作电源：最低12V、最高35V、额定工作电压24VDC
负　　载：极限负电阻按下式计算：
RL（max）=50（Vmin-12）
（即24V时，负载电阻可在0~600Ω范围内选择）额定负载为250Ω。
正常工作环境：
a.）环境温度：-25℃~80℃
b.）相对湿度：5%~95%
c.）机械振动：f〈50Hz，振幅〈0.15mm
d.）周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。
环境温度影响：〈0.05/1℃

三、工作原理
变送器由基准、电桥、放大、线性化及输出电路五部分组成。输入信号经过电桥产生不平衡信号，经放大后转换成与输入信号成线性的的4-20mADC的直流电流信号。
