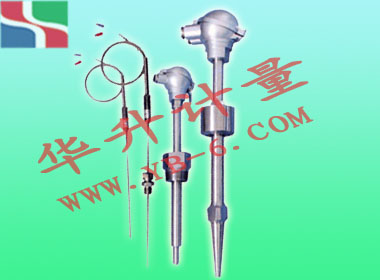

电厂电站专用热电偶

一、应用

专业针对电站设计，可以满足30万，60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。

二、工作原理
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

名称	型号	分度号	测温范围	公称压力	流速	保护管材料
单支热电偶	WRKR-01	K	0~600℃	≤29.4MPa	≤100m/s	1Cr18Ni9Ti 不锈钢
单支热电偶	WRER-01	E
双支热电偶	WRKR2-01	K
双支热电偶	WRER2-01	E

●烟道风道热电偶烟道,风道热电偶主要用于电站排烟温度测量.它的特点是采用较粗的保护管和大直径联接螺纹,以提高抗烟气冲刷和排烟机震动的能力,其测量端采用缩径式,以减小热响应时间.

名称	型号	分度号	测温范围	公称压力	保护管材料	L×lmm
单支热电偶	WRKR-12	K	0~800℃	9.8MPa	1Cr18Ni9Ti 不锈钢	480×230 680×430 880×630 1380×1130
单支热电偶	WRER-12	E
双支热电偶	WRKR2-12	K
双支热电偶	WRER2-12	E

●高温,高压热电偶高温,高压热电偶其保护管采用焊接的方法与主设备联接,固定,密封.主要用来测量电厂管路的高温,高压蒸汽或水温.

名称	型号	分度号	测温范围	公称压力	流速	保护管材料
单支热电偶	WRKR-13	K	0~565℃	≤29.4MPa	≤100m/s	0Cr18Ni12 Mo2Ti 不锈钢
单支热电偶	WRER-13	E
双支热电偶	WRKR2-13	K
双支热电偶	WRER2-13	E

名称	分度号	测温范围 ℃	精度等级	允差Δt
镍铬-镍硅热电偶	K	0~800	2	±2.5℃或 ±0.75%t
镍铬-铜镍热电偶	E	0~600	2	±2.5℃或 ±0.75%t
铂热电阻	Pt100	-200~500	B	±(0.3+0.005\|t\|)
