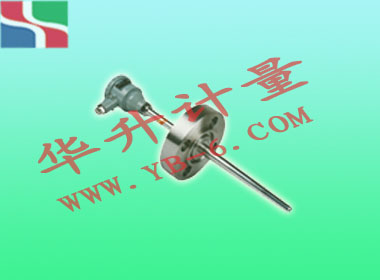

高温热电偶

一、应用
高温高压热电偶适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。

二、主要技术参数
电气出口：M20x1．5,NPT1/2
连接尺寸：M20x1．5, NPT1/2
防护等级：IP65
隔爆等级：d‖BT4, d‖CT5
公称压力：15-40MPa

三、型号及规格

型 号	分 度 号	测温范围℃	热响应时间	保护管材料	规格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜ 180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

     1) 热电偶 I 级按协议订货；
     2) 保护管其余材质按协议订货；
     3) 型号 430 为防水式，型号 440 为隔爆式。

四、保护管材质及选用

材 质	使 用 温 度℃	特 点 及 用 途
1Cr18Ni9Ti	-200 — 800	具有高温耐蚀性，通常为一般耐热钢使用
304	-200 — 800	低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
316	-200 — 750	低碳含量，具有良好耐晶间通常作为耐热钢使用
316L	-200 — 750	超低碳含量，具有良好耐晶间腐蚀性，通常作为耐热钢使用
310S	-200 — 1000	具有高温抗氧化性，耐腐蚀性，通常作为耐热钢使用
GH3030	0 — 1100	镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用

五、套管形式选择

法兰可选择 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。

代 号	N	M	D	d	D1	D2
A	M20x1 ． 5(NPT1/2)	NPT1 ″	Φ34	Φ9	Φ23	Φ18
B		NPT11/4 ″	Φ45	Φ9	Φ28	Φ23

六、法兰型号及规格

法兰标准代号

标 准 代 号	文 件 编 号
中 国 国 家 标 准	GB9112-9131-88
中国化工部标准	HG20592-20635-97 （ HGJ44-76-91 ） （ HG5001-5028-58 ）
中国机械部标准	JB/T74-90-94 （ JB81-82-59 ）
美 国 标 准	ASME/ANSI B16 ． 5-88
德 国 标 准	DIN 2628-2638-1975
日 本 标 准	JIS2201-1796

七、法兰规格 CLASS150-600 RF
CLASS900-2500 RJ

八、选型须知
1）型号
2）分度号
3）精度等级
4）保护管材质及形式
5）法兰规格及形式
6) 长度或插入深度

例 A ：高温高压隔爆热电偶 K 型 1 级 保护管 A 级型 插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 # RJ
