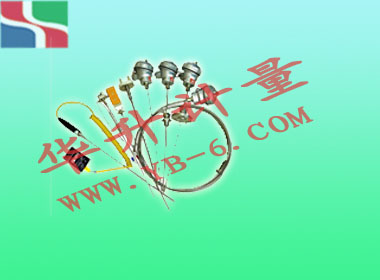

铠装铂热电阻

铠装铂热电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、扫描器、数据记录仪以及电脑提供精确的输入值。

铠装铂热电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。
●特点
热响应时间少，减小动态误差；
直径小，长度不受限制；
测量精度高；
进口薄膜电阻元件，性能可靠稳定；
●工作原理
铠装铂热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值
● 产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997
热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻gt;100MΩ。
●铠装铂热电阻型号命名方法

型号									说明
W									温度仪表
	Z								热电阻
		P	感温材料						P铂
		C							C铜
			无	偶丝对数					单支
			2						双支
				1	安装固定形式				无固定装置
				2					固定螺纹
				3					活动法兰
				4					固定法兰
				5					活络管接头式
				6					固定螺纹锥式
				7					直形管接头式
				8					固定螺纹管接头式
				9					活动螺纹管接头式
					2	接线盒形式			防喷式
					3				防水式
						0	保护管直径		￠16
						1			￠12
							G	工作端形式	变截面

铠装铂热电阻技术参数

型号	分度号	测温范围°C	精度等级	允差
WZPK	Pt100	-200shy;shy;-+500	A级	±（0.15+0.002 ltl）
WZPK	Pt100	-200shy;shy;-+500	B级	±（0.30+0.005ltl）

铠装铂热电阻热响应时间

套管直径	热响应时间
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15
